Siseürituste puhul on parim valik balanced XLR-audio koos SDI-videoga — need on töökindlad, mürakindlad ja lihtsad testida. Kui kaablivedude pikkus ületab 100 meetrit või lavad on mitmes kohas, liigu fiiberoptilise edastuse ja AV-over-IP/Dante võrgupõhise lahenduse peale. Reaalajas otseülekande puhul, kus mitme kaamera sünkroon on kriitiline, on Dante või AES67 koos dedikeeritud võrguga kõige kindlam valik.
- Lühike kaablivedude PA ja video (kuni ~100 m): XLR balanced audio + SDI koaksiaal
- Pikad vahemaad ja modulaarsed LED-ekraanid: fiiberoptiline edastus (kuni 500 m ühe kaabliga)
- Mitme paigalduspunkti audio ja reaalajas otseülekanne: Dante või AES67 üle Gigabit Etherneti
- Ligipääsetavus: induktsiooniring vastavalt DIN EN 60118-4 standardile
Signaaliedastus üritusel ei ole ainult kaabli valik — see on otsus, mis mõjutab kogu sündmuse usaldusväärsust. Üks katkenud signaal laval tähendab, et kõik muu töö läheb kaduma.
Television on töötanud üle 10 aasta otseülekannete tootmisega kõikjal, kus infrastruktuur puudub. Oleme teinud enamiku vigadest juba enne sind, nii et sa ei pea.
Main conclusions
Ürituse signaaliedastuse kvaliteet sõltub kolmest asjast: õigest protokollist, korralikust terminatsioonist ja redundantsest süsteemist, mis ei lase ühel veal kogu sündmust peatada.
| Point | Details |
|---|---|
| Lühikesed kaabliveod | Kuni 100 m kasuta XLR balanced audio ja SDI video jaoks, need on töökindlad ja lihtsad testida. |
| Pikad vahemaad ja LED-ekraanid | Fiiberoptiline edastus on eelistatud, ühe kaabliga saab katta kuni 20km m ilma signaalikaduta. |
| Mitme punkti audio | Dante või AES67 üle Gigabit Etherneti lahendab mitme paigalduspunkti audio ilma pikkade analoogkaabliteta. |
| Ligipääsetavus | Induktsiooniring vastavalt DIN EN 60118-4 standardile tagab kuuldeaparaadiga külastajatele selge heli. |
| Television terviklahendus | Television pakub otseülekande tootmist, LED-ekraane ja striimimisplatvormi koos oma energiavarustusega igas asukohas. |
Contents
- Millised signaalitüübid üritustel esinevad ja mida need tähendavad?
- Miks balanced-signaal on üritustel parim valik ja kuidas kaablit valida?
- Kuidas diferentsiaalne signaaliedastus töötab ja miks see üritustehnikas loeb?
- Millal kasutada Dante’t, AES67-t või AV-over-IP’d üritustel?
- Traadita lahendused: millal need töötavad ja millal mitte?
- Kuidas tagada ligipääsetavus üritustel induktsiooniringe ja kuulmisabi süsteemidega?
- Mida kontrollida kohapeal enne ürituse algust?
- Kuidas Television disainib signaaliedastuse suursündmusel?
- Mida me soovitame ja mida oleme ise õppinud
- Television aitab sul ürituse signaaliedastuse algusest lõpuni korda saada
- Sources
Millised signaalitüübid üritustel esinevad ja mida need tähendavad?
Ürituse tehniline taristu koosneb mitmest signaalikihist, mis peavad kõik koos töötama. Kui üks neist lonkab, märkab seda kogu saal.
Peamised kategooriad:
- Analoog balanced (XLR, TRS): mikrofon lavalt mikserpuldile, PA-süsteemid, monitorsignaalid. Mürakindel, lihtne testida, odav.
- Analoog unbalanced (RCA, TS): tarbijaseadmed, lühikesed ühendused. Müratundlik, ei sobi pikkadele vedudele.
- Digitaalne lineaarsignaal AES3/AES-EBU: professionaalne digitaalaudio kahe kanaliga, XLR-pistikuga, 110 Ω tasakaalustatud liin. Stuudio- ja kontserdikvaliteet.
- SDI (SMPTE): professionaalne videosignaal koaksiaalkaablil. 12G-SDI toetab tihendamata 4K@60Hz ja on stabiilne kuni ~100 m ulatuses.
- HDMI/TMDS: tarbija- ja poolprofessionaalne video, HDMI 2.1 toetab kuni 48 Gbps. Sobib lühikesteks lähisüsteemi vedudeks, kuid ei ole usaldusväärne pikkadel distantsidel.
- LVDS ja TMDS (diferentsiaalne): madalpingeline diferentsiaalsignaal, kasutusel ekraanipaneelides ja kiirete liideste puhul.
- Dante / AES67 / AV-over-IP: võrgupõhised protokollid, mis kannavad audio ja video üle tavalise Etherneti. Paindlik, skaleeritav, sobib suurüritustele.
- Fiiberoptiline edastus: pikad vahemaad, väga väike kadu, immuunne elektromagnetilisele häirele.

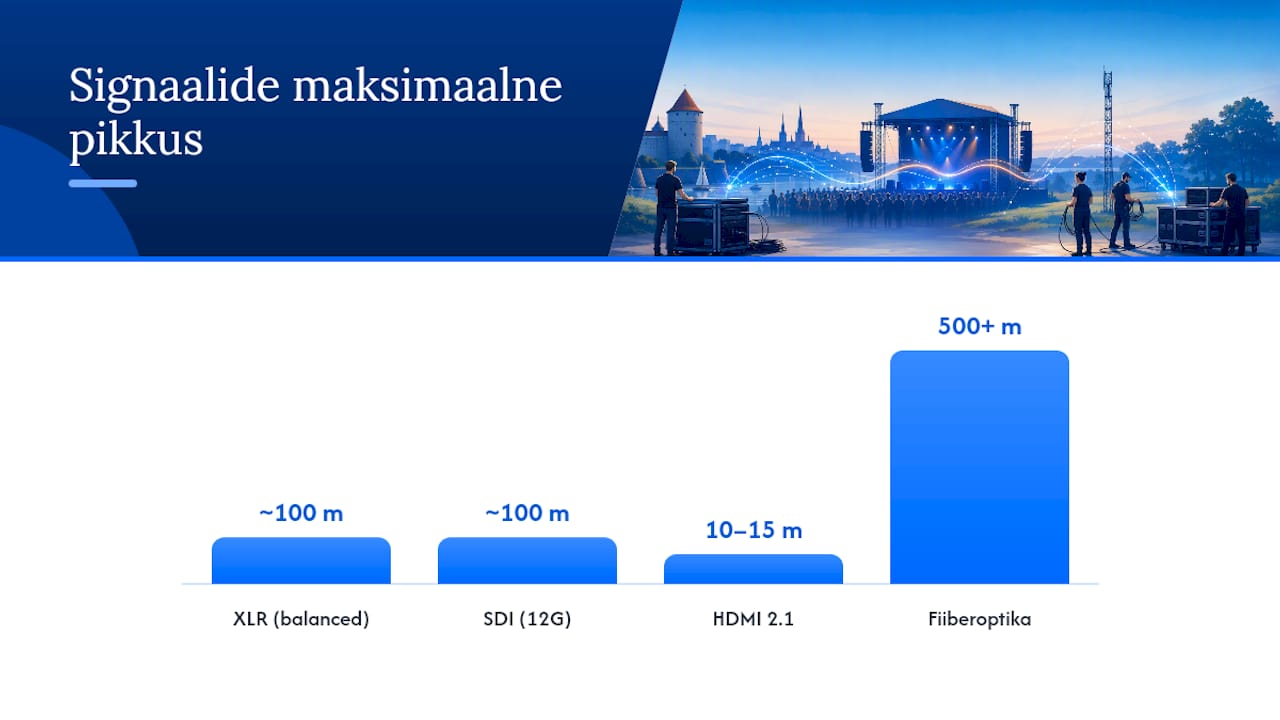

| Signaalitüüp | Parim kasutus | Maksimaalne pikkus | Mürakindlus |
|---|---|---|---|
| XLR balanced | PA, mikrofon, monitor | ~100 m | Kõrge |
| SDI (12G) | Video, otseülekanne | ~100 m koaksiaalil | Kõrge |
| HDMI 2.1 | Lähisüsteem, esitlus | ~10–15 m | Average |
| Dante/AES67 | Mitme punkti audio | Võrgu ulatus | Kõrge |
| Fiiberoptika | Pikad vahemaad, LED | 500+ m | Väga kõrge |
Miks balanced-signaal on üritustel parim valik ja kuidas kaablit valida?
Balanced ehk tasakaalustatud signaal kannab sama signaali kahel juhtmel vastupidise polaarsusega. Vastuvõtja võimendab nende vahet, mis tähendab, et teel tekkinud müra tühistatakse. See on nagu kaks inimest, kes räägivad samaaegselt vastupidiselt — müra jääb maha, sõnum jõuab kohale.
Miks see loeb lavakujunduses:
- Pika XLR-kaabli puhul (20–50 m) on balanced-ühendus ja unbalanced-ühendus müratundlikkuse poolest öö ja päev.
- SDI-kaabel kasutab 75 Ω koaksiaalimpedantsi — vale terminaator tekitab peegeldusi ja signaali moonutuse.
- AES3/AES-EBU digitaalaudio vajab 110 Ω tasakaalustatud liini; kui kasutad vale kaablit, tekivad jitter ja katkestused.
Signaaliedastuslingi optimeerimisel soovitatakse elektri- ja signaaliliinide vahekauguseks vähemalt 10 cm, et vältida induktiivset häiret. Suuremate lavade puhul on fiiberoptiline edastus eelistatud, kuna selle viivitus jääb alla 50 ms, mis on heli-video sünkroonimiseks piisav.
Lihtne otsustusreegel:
- Kuni 10 m ja tarbijaseade: HDMI või RCA sobib.
- 10–100 m ja professionaalne audio: XLR balanced, SDI video.
- Üle 100 m või välitingimustes: fiiber.
Professional advice: Terminaatori puudumine SDI-liinil on üks levinumaid vigu, mida näeme kohapeal. Kui pilt hakkab virvendama või kaob sootuks, kontrolli esmalt, kas liin on korralikult lõpetatud 75 Ω-ga.
Latentsuse ja sünkrooni osas: mitme kaamera süsteemis tekib SDI-l koaksiaalil minimaalne viivitus, kuid AV-over-IP lahenduste puhul tuleb arvestada võrgu töötlusajaga. Dante latentsus on seadistatav 0,25 ms kuni 10 ms vahel, mis on piisav enamiku ürituste jaoks.
Kuidas diferentsiaalne signaaliedastus töötab ja miks see üritustehnikas loeb?
Diferentsiaalne signaaliedastus kasutab kahte komplementaarset signaalirada: üks kannab originaalsignaali, teine selle inverteeritud koopiat. Vastuvõtja arvutab nende vahe, mis tühistab kõik mõlemale rajale ühiselt mõjunud häired. Tulemus: stabiilsem bitituvastus ja parem mürakindlus isegi mürarikkas keskkkonnas.
LVDS ja TMDS praktikas:
LVDS (madalpingeline diferentsiaalsignaal) töötab umbes 3,5 mA voolu ja ~350 mV diferentsiaalse pingega. See tähendab väikest energiatarvet ja head mürakindlust, mistõttu kasutatakse seda ekraanipaneelide sisemistes ühendustes ja kiiretes andmeliidestes.
TMDS (Transition Minimized Differential Signaling) on HDMI ja DVI aluseks. See kasutab 8b/10b kodeerimist, mis tähendab, et iga 8 andmebitti kodeeritakse 10 bitina, et vähendada signaalüleminekute arvu ja parandada sünkrooni. HDMI 2.1 saavutab sellega kuni 48 Gbps ribalaiuse.
Diferentsiaalne edastus on nagu kaks tantsijat, kes liiguvad täpselt vastupidiselt — kui üks komistab, teab teine kohe, et midagi läks valesti. Vastuvõtja tunneb vea ära, sest mõlemad rajad peaksid alati olema täpselt vastandid.
Piirangud, mida arvestada:
- Iga signaalikanal vajab kahte juhtmepaar, mis tähendab rohkem kaablit ja keerukamaid ühendusi.
- TMDS on mõeldud lühikesteks vedudeks (HDMI kuni ~10–15 m ilma võimendita).
- Terminatsioon on kriitiline: vale lõpetustakistus tekitab peegeldusi, mis moonutavad signaali.
Üritustel tähendab see praktikas, et HDMI sobib esitlussaalis projektorini, kuid laval kaamera ja OB-vankri vahel on SDI või fiiber palju usaldusväärsem valik.
Millal kasutada Dante’t, AES67-t või AV-over-IP’d üritustel?
Võrgupõhised lahendused lahendavad ühe klassikalise ürituse probleemi: kuidas saata audio kümne erineva punkti vahel ilma, et lava näeks välja nagu spagetti-vabriku tagaõu?
Mida need protokollid lahendavad:
- Mitme mikrofoni, monitori ja kõlari ühendamine ühe Etherneti kaabli kaudu.
- Distantsjuhtimine ja kanalite ümbersuunamine ilma füüsilise ühenduse muutmiseta.
- Skaleeritavus: lisa uus seade võrku ilma uut kaablit vedamata.
Dante on de facto standard professionaalses sündmushelinduses. See töötab üle tavalise Gigabit Etherneti ja toetab latentsust 0,25–10 ms. AES67 on rahvusvaheline standard (AES), mis tagab erinevate tootjate seadmete koostalitlusvõime. Dante seadmed saab seadistada AES67 režiimi, mis tähendab, et need kaks protokolli töötavad koos.
AV-over-IP laiendab sama põhimõtte videole: 4K-video üle 10 Gigabit Etherneti, paindlik marsruutimine ja lihtne skaleeritavus. Sobib suurüritustele, kus on mitu ekraani erinevates kohtades.
Võrguinfrastruktuuri nõuded:
- Gigabit Ethernet (audio jaoks), 10 Gigabit (video jaoks).
- QoS (Quality of Service) seaded, et audio/video liiklus saaks prioriteedi.
- VLAN-id, et eraldada AV-liiklus muu võrguliikluse eest.
- PTP (IEEE 1588) kellasünkroonimine, et kõik seadmed töötaksid täpselt samas ajarütmis.
Professional advice: Loo ürituse AV-võrk alati eraldiseisvana — ära jaga seda külaliste WiFi-ga. Üks suuremahuline failiülekanne võib Dante-seansi latentsuse viia üle lubatud piiri ja audio hakkab katkema.
Traadita lahendused: millal need töötavad ja millal mitte?
Traadita mikrofon on iga ürituse korraldaja unistus — vaba liikumine, puhas lava, ei mingeid komistamisohte. Reaalsus on veidi keerulisem, eriti kui saalis on 200 inimest, kellel kõigil on taskus nutitelefon.
Peamised traadita lahendused:
- UHF RF-süsteemid (litsentseeritud): stabiilsemad, vähem häireid, sobivad suurüritustele. Eestis reguleerib sagedusi Tehnilise Järelevalve Amet.
- UHF RF-süsteemid (litsentseerimata, 863–865 MHz): piiratud kanalite arv, sobib väiksematele üritustele.
- In-ear monitoring (IEM): lauljale ja muusikule tagasikuulamine laval. Kasutab samuti UHF-sagedusi.
- Wi-Fi/RTMP striiming: sobib voogedastuseks, kuid latentsus on liiga suur reaalajas monitoringiks.
Interferentsi vältimine:
- Planeeri kanalid enne üritust sagedusplaneerimise tarkvaraga (nt Shure Wireless Workbench).
- Hoia RF-antennid laval nähtaval kohal, mitte metallkonstruktsioonide taga.
- Kontrolli kohalikku sagedusmaastikku eelnevalt — teised üritused samas hoones võivad kasutada samu sagedusi.
Professional advice: Tee alati „RF-skaneering“ vähemalt tund enne ürituse algust. Lülita kõik traadita seadmed sisse ja vaata, millised kanalid on puhtad. See võtab 10 minutit ja säästab sind palju piinlikkusest.
Traadita lahenduste peamine piirang on latentsus: professionaalsed UHF-süsteemid lisavad 2–5 ms, mis on lavamonitoringiks aktsepteeritav. Wi-Fi-põhised lahendused lisavad 50–200 ms, mis on reaalajas monitoringiks liiga palju.
Kuidas tagada ligipääsetavus üritustel induktsiooniringe ja kuulmisabi süsteemidega?
Ligipääsetavus ei ole lisavõimalus, see on osa professionaalsest ürituse korraldamisest. Induktsiooniring on lahendus, mida kuuldeaparaadiga inimesed tegelikult kasutavad, kuid mida korraldajad sageli unustavad.
Induktiivsed kuulmissüsteemid vastavalt DIN EN 60118-4 edastavad helisignaali magnetvälja kaudu otse kuuldeaparaadi T-ahela (telecoil) režiimi. Tulemus: kuuldeaparaadiga inimene kuuleb kõneleja häält selgelt, ilma taustamürata.
Kolm peamist ligipääsetavuse lahendust:
- Induktsiooniring (DIN EN 60118-4): paigaldatakse saali põrandale või seintele. Sobib püsipaigaldistele ja suurematele saalidele. Nõuab eraldi võimendi ja signaali sisendi helisüsteemist.
- Infrapuna (IR) süsteem: edastab heli infrapunakiirgusega. Privaatne (ei levi läbi seinte), kuid nõuab otsest nähtavust ja spetsiaalseid vastuvõtjaid.
- FM assistive listening: kasutab FM-sagedusi, suurem katvusala, kuid vähem privaatne.
Paigalduse kontrollnimekiri:
- Kontrolli, et helisüsteemist on eraldi väljund induktsioonivõimendile.
- Mõõda magnetvälja tugevust saali erinevates punktides (IEC 60118-4 nõuab ühtlast katvust).
- Testi kuuldeaparaadiga T-ahela režiimis enne üritust.
- Märgista induktsiooniringa katvusala saaliplaanil ja teavita külastajaid.
Mida kontrollida kohapeal enne ürituse algust?
See on see osa, kus enamik probleeme tekib. Mitte tehnika, vaid inimlik viga: unustatud terminaator, vale impedants, maandussilmus, mis tekitab 50 Hz undamise. Oleme seda kõike näinud.
Kohapealne kontrollnimekiri:
- Kaablid ja ühendused: kontrolli kõik XLR-, SDI- ja fiiberühendused füüsiliselt. Pooleldi sisse lükatud pistik on klassika.
- Terminaatorid: SDI-liinil peab olema 75 Ω lõpetustakistus, AES3-liinil 110 Ω. Kontrolli iga lõpp-punkti.
- Impedantsmõõtmised: kasuta kaabli testerit, et kontrollida katkestusi ja lühiseid enne seadmete ühendamist.
- Faas ja polaarsus: audio puhul kontrolli, et kõik kanalid on samafaasilised. Vastupidine polaarsus tühistab bassi.
- Maandus: ühenda kõik seadmed samale maanduspunktile. Erinevad maanduspotentsiaalid tekitavad maandussilmuse ja 50 Hz undamise.
Toide ja redundants:
- Planeeri UPS (katkematu toiteallikas) kriitiliste seadmete jaoks: mikserpult, serverid, võrguseadmed.
- Suurüritustel kasuta generaatorit varutoitena. Television toodab oma elektrit ja saab pakkuda energialahendusi kohtades, kus võrguühendus puudub.
- Hoia varukaableid ja terminaatoreid käepärast. Üks purunenud SDI-kaabel ei tohi üritust peatada.
Professional advice: Tee „signaali läbikäik“ vähemalt kaks tundi enne ürituse algust: saada testsignaal igast allikast läbi kogu ahela kuni väljundini. Ära usu, et „eile töötas, täna töötab ka“. Kaablid väsivad.
When ordering the technical solution for the conference tasub kogu signaalitee kaardistada juba planeerimisfaasis, et kohapealsed kontrollid oleksid kiired ja süstemaatilised.
Kuidas Television disainib signaaliedastuse suursündmusel?
Võtame näiteks tüüpilise välisürituse: kolm lava, 500+ külastajat, otseülekanne ja mobiilne LED-ekraan. Infrastruktuuri pole, elektrit pole, Internetti pole. See on meie igapäev.
Tehnilised valikud sellises projektis:
- Audio: Dante-võrk üle Gigabit Etherneti, eraldatud AV-VLAN, PTP-kellasünkroonimine. Kõik mikrofoni- ja kõlarisignaalid marsruuditakse digitaalselt, ilma pikkade analoogkaabliteta.
- Video: 12G-SDI kaameratelt OB-vankrisse, sealt fiiberoptika kaudu LED-ekraanile ja striimimisserverile. Mobiilse LED-ekraani signaaliedastus toimub gigabitise Etherneti või optiliste kiudude kaudu, mis tagab stabiilse pildi ka 500 m kaugusel.
- Toide: Television toodab oma elektrit generaatoriga, optimeerib logistikat ja kasutab minimaalselt ühekordseid materjale, sealhulgas gaffer-teipi. See ei ole ainult roheline valik, see on ka praktiline: vähem jäätmeid tähendab kiiremaid paigaldus- ja demontaažiaegu.
- Redundants: kõik kriitilised signaaliteed on dubleeritud. Kui üks fiiberliin katkeb, lülitub süsteem automaatselt varuteele.
Kõige kallim viga, mida oleme näinud, on see, kui keegi otsustab viimase hetkel, et „küll läheb läbi“ ilma varusüsteemita. Läheb läbi — kuni ei lähe. Redundants ei ole luksus, see on professionaalsus.
Rohelise tootmise põhimõte on meile oluline ka praktilisel põhjusel: vähem kaableid, vähem ühekordset materjali ja optimeeritud logistika tähendab, et paigaldus on kiirem ja demontaaž puhtam. Klient saab oma ala tagasi kiiremini.
Mida me soovitame ja mida oleme ise õppinud
Signaaliedastuse valik on nagu ehituse vundament: keegi ei näe seda, aga kõik tunnevad, kui see on valesti tehtud. Meie soovitus on lihtne: vali alati ühe sammu võrra rohkem, kui arvad, et vajad.
Kui arvad, et XLR piisab, pane sinna SDI. Kui arvad, et SDI piisab, pane sinna fiiber. Miks? Sest üritusel ei saa tagasi minna ja uuesti proovida.
Kaks praktilist võrdlust, mis aitavad otsustada:
- Signaaliedastuse planeerimine on nagu torustiku projekteerimine majas: kui teed selle õigesti esimest korda, ei pea sa selle peale enam mõtlema. Kui teed valesti, märkad seda kõige halvematel hetkedel.
- Dante-võrk on nagu WiFi kodus: seadistamine võtab aega, kuid kui see töötab, saad lisada uusi seadmeid ilma ühtegi kaablit puutumata.
Millal kutsuda insener:
- Kui üritusele on planeeritud rohkem kui 4 traadita mikrofoni.
- Kui video peab jõudma rohkem kui 50 m kaugusele.
- Kui üritust edastatakse otseülekandena.
- Kui kohas puudub stabiilne toide või Interneti-ühendus.
Need on näitajad, kus isetegemine muutub riskantseks ja professionaalne tugi tasub end ära juba esimese probleemi vältimisel.
Television aitab sul ürituse signaaliedastuse algusest lõpuni korda saada
Oleme teinud enamiku vigadest juba enne sind. Tead seda tunnet, kui otseülekanne peaks algama viie minuti pärast ja signaal kaob? Meie teame seda tunnet väga hästi, ja just sellepärast me planeerime iga projekti nii, et see tunne ei tekiks.
Television pakub terviklahendust: live broadcast production igast asukohast, mobiilsete LED-ekraanide rent koos signaalitaristuga, streaming platform voogedastuse ja järelvaatamise jaoks ning operaatorid, kes teavad, mida teevad. Toodame oma elektrit, optimeerime logistikat ja kasutame minimaalselt ühekordseid materjale, sest roheline tootmine on meile põhimõte, mitte turundus.
Meeskond on piisavalt suur, et hakkama saada, ja piisavalt väike, et sinust hoolida. Kui sul on küsimusi signaaliedastuse planeerimise kohta või soovid hinnapäringut, võta meiega ühendust ja räägime läbi, mida sinu üritus vajab.
